在薄膜、涂層、電子材料等工業生產中，膜層厚度是決定產品性能的核心參數。從半導體晶圓的納米級薄膜到汽車鋼板的微米級涂層，厚度均勻性直接影響材料的導電性、耐磨性、光學特性等關鍵指標。傳統離線抽檢方式（如千分尺、離線測厚儀）存在檢測滯后、覆蓋率低、數據斷層等問題，難以滿足高速生產線（線速≥500 米 / 分鐘）和高精度（微米 / 納米級）質量管控需求。在線掃描膜厚檢測方案通過傳感器技術、智能算法與自動化系統的深度融合，實現全幅面、實時化、數字化的厚度檢測，成為工業 4.0 時代質量管控的核心基礎設施。?
一、技術架構：多模態傳感與智能分析的協同體系?
1. 核心檢測技術原理?
在線掃描膜厚檢測基于不同物理原理，針對材料特性與工況需求提供定制化方案：?
（1）光學測量技術?

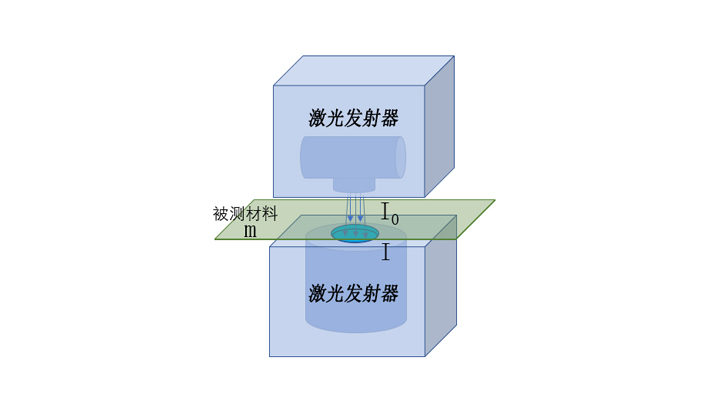

• 激光干涉法：發射激光束至膜層表面，通過分析入射光與反射光的干涉條紋相位差計算厚度，精度可達納米級（±1nm），適用于透明 / 半透明薄膜（如光學玻璃涂層、OLED 有機層）。?

• 紅外光譜法：利用紅外光在膜層中的吸收特性，通過比爾 - 朗伯定律反推厚度，支持多層膜厚同時測量，對高分子材料（如鋰電池隔膜、包裝薄膜）有良好適配性。?

• 機器視覺測厚：結合線陣相機與結構光投影，構建膜層表面 3D 輪廓，通過高度差計算局部厚度，適用于大尺寸、復雜曲面工件（如汽車覆蓋件涂層）。?

（2）超聲波測量技術?

• 脈沖反射法：超聲探頭發射高頻聲波，根據膜層上下表面回波時間差計算厚度，可穿透非透明材料（如金屬基底涂層、多層復合膜），檢測精度達 ±0.5% F.S.，支持高溫環境（≤300℃）在線檢測。?

（3）電磁感應與電容傳感?

• 電渦流測厚：針對導電材料（如銅箔、鋁膜），通過渦流效應引起的阻抗變化測量厚度，響應速度＜1μs，適配超高速生產線（線速＞1000 米 / 分鐘）。?

• 電容測厚：通過極板間電容值變化檢測絕緣膜厚度（如 PCB 阻焊層、絕緣膠帶），具備非接觸、無損傷特性，精度可達 ±0.1μm。?

2. 硬件系統設計?

• 掃描機構：?

• 線陣掃描頭（支持 2000-12000 像素）配合伺服電機，實現橫向全幅面掃描（幅寬 2-6 米），縱向分辨率達 0.1-1mm（可調）。?

• 高速旋轉編碼器實時同步位置信號，確保厚度數據與空間坐標精確映射。?

• 光源與環境控制：?

• 定制化光學系統（如平行背光、同軸偏振光）消除反光、陰影干擾，保障圖像質量穩定性。?

• 恒溫恒濕防護罩（IP65 等級）適應粉塵、振動、高低溫（-20℃~60℃）工業環境。?

3. 軟件平臺功能?

• 實時數據處理：?

• 厚度值實時計算、超限預警（聲光報警 + 產線聯動停機），響應時間＜50ms。?

• 全幅面厚度云圖動態顯示（支持顏色編碼，如紅色區域厚度超上限），缺陷位置精度≤0.5mm。?

• 質量數據分析：?

• 生成 Cpk 過程能力指數、SPC 控制圖，支持趨勢預測與工藝波動溯源。?

• 歷史數據存檔（存儲周期≥3 年），支持 MES/ERP 系統對接，滿足 IATF 16949 可追溯性要求。?

二、典型應用場景與解決方案?
1. 電子信息制造：納米級精度管控?

• 半導體晶圓薄膜：?

• 檢測需求：光刻膠、氧化硅、金屬沉積層厚度（50nm-10μm），均勻性誤差＜1%。?

• 方案配置：激光干涉儀 + 運動控制平臺，掃描速度 500mm/s，單點測量時間＜1μs，實現晶圓全域（直徑 300mm）厚度分布檢測，漏檢率＜0.001%。?

• 價值：避免因膜厚不均導致的電路短路 / 斷路，助力良率提升至 99.95% 以上。?

• 柔性顯示面板（OLED）：?

• 檢測難點：曲面屏 PI 基底（5-20μm）、有機發光層（＜100nm）厚度波動影響發光均勻性。?

• 技術方案：多光譜橢偏儀在線掃描，結合 AI 算法補償曲面曲率誤差，厚度重復性精度達 ±0.3%，支持 8K 分辨率面板量產檢測。?

2. 新能源材料：微米級厚度均衡性控制?

• 鋰電池隔膜：?

• 關鍵指標：厚度公差 ±2%（如 12μm 隔膜允許 ±0.24μm 波動），局部厚度不均易引發電池短路。?

• 解決方案：激光測厚儀與超聲波傳感器融合，同時監測隔膜表觀厚度與內部孔隙率，實時反饋至流延機模頭調節系統，實現厚度標準差＜1% 的穩定控制。?

• 案例：某頭部電池廠商引入方案后，隔膜批次報廢率從 3.2% 降至 0.8%，年節約成本超 500 萬元。?

• 光伏硅片減反膜：?

• 檢測重點：膜厚（80-120nm）直接影響光吸收效率，需匹配不同波長太陽光反射率。?

• 技術實現：光譜共焦傳感器在線掃描，精度 ±1nm，支持每片硅片 100 點快速檢測，掃描節拍＜3 秒 / 片，滿足 GW 級光伏組件產能需求。?

3. 高端制造與涂層工藝：全流程厚度閉環控制?

• 汽車油漆涂層：?

• 檢測需求：電泳層（15-25μm）、中涂層（30-50μm）、面漆（15-30μm）厚度分層測量，確保防腐、美觀性能。?

• 方案設計：超聲測厚儀集成機器人手臂，對曲面車身進行動態掃描（速度 1m/s），結合 PLC 系統實時調整噴涂機器人流量參數，實現涂層厚度 CPK≥1.67 的穩定生產。?

• 航空航天復合材料：?

• 特殊要求：碳纖維預浸料樹脂含量（間接反映厚度）需控制在 ±1.5%，傳統離線檢測耗時 4 小時 / 件。?

• 創新方案：近紅外光譜在線掃描，30 秒內完成全幅面厚度與成分同步檢測，支持自動鋪帶機（ATL）實時參數校準，材料利用率從 75% 提升至 92%。?

三、核心優勢與行業價值?
1. 技術優勢對比?
?

檢測方式?	檢測速度?	精度范圍?	覆蓋率?	數據價值?	人工依賴?
人工抽檢?	＜10 片 / 小時?	±5%?	＜5%?	無過程數據?	高?
離線掃描?	5-10 分鐘 / 件?	±1-3%?	10-20%?	局部數據?	中?
在線掃描方案?	實時全檢?	±0.1-1%?	100%?	全流程追溯?	低?

?
2. 核心價值創造?

• 質量管控升級：從 “事后檢測” 轉向 “實時閉環控制”，如在薄膜生產線中，厚度超差點響應時間從人工檢測的 5 分鐘縮短至系統自動調節的 10 秒，避免批量性缺陷。?

• 效率成本雙降：減少離線檢測耗時（單批次檢測時間從 4 小時壓縮至 10 分鐘），降低人工成本（單條產線可替代 8-10 名檢測員），同時通過厚度優化減少材料浪費（如包裝薄膜可減薄 5% 而不影響性能）。?

• 數字化底座構建：檢測數據無縫接入工業互聯網平臺，支持 AI 算法分析厚度波動與設備參數（溫度、壓力、速度）的相關性，實現預測性維護（如提前 24 小時預警模頭堵塞）。?

四、挑戰與未來趨勢?
1. 技術瓶頸與應對?

• 復雜工況適應性：高溫（＞300℃）、強電磁干擾環境下傳感器穩定性待提升，需開發耐高溫光纖傳感器與抗干擾數據傳輸協議（如 IEEE 1588 精密時鐘同步）。?

• 多材料兼容性：針對金屬 / 非金屬?gòu)?fù)合膜、漸變厚度膜層，需融合多種檢測技術（如光學 + 電磁感應），通過數據融合算法提升測量魯棒性。?

• 超高速動態補償：線速＞1000 米 / 分鐘時的運動模糊問題，需采用高速相機（幀率＞10000FPS）結合運動補償算法（如光流法）優化。?

2. 未來發展方向?

• 多模態融合檢測：構建 “光學測表面 + 超聲測內部 + 電磁測基底” 的三維厚度檢測體系，實現全參數（厚度、成分、缺陷）同步測量。?

• 邊緣計算與輕量化 AI：在邊緣端部署神經網絡模型（如輕量化 CNN），實時完成厚度異常識別與分類，減少云端傳輸延遲（＜10ms），適配 5G 工業互聯網架構。?

• 數字孿生驅動：基于檢測數據構建膜層沉積過程數字孿生模型，模擬不同工藝參數對厚度的影響，實現 “檢測 - 分析 - 預控” 閉環，從被動檢測走向主動預防。?

結語?
在線掃描膜厚檢測方案不僅是一個測量工具，更是工業智能化的關鍵使能技術。它通過實時、精準、全量的數據采集，為高端制造提供了質量管控的 “數字標尺”，推動生產過程從經驗驅動轉向數據驅動。隨著半導體、新能源、航空航天等戰略新興產業的快速發展，對膜厚檢測的精度、速度、柔性化要求將持續提升。未來，該技術將與 AI、物聯網、數字孿生深度融合，構建 “檢測即控制” 的智能質量生態，助力中國制造業在全球競爭中實現質量與效率的雙重突破。
